射出成形機の設備異常を早期発見｜逆流防止チェックリングの摩耗・クラックが疑われる症状

射出成形の設備異常を早期発見する

射出成形では、成形条件や材料、金型だけでなく、成形機そのものの状態が製品品質に影響することがあります。

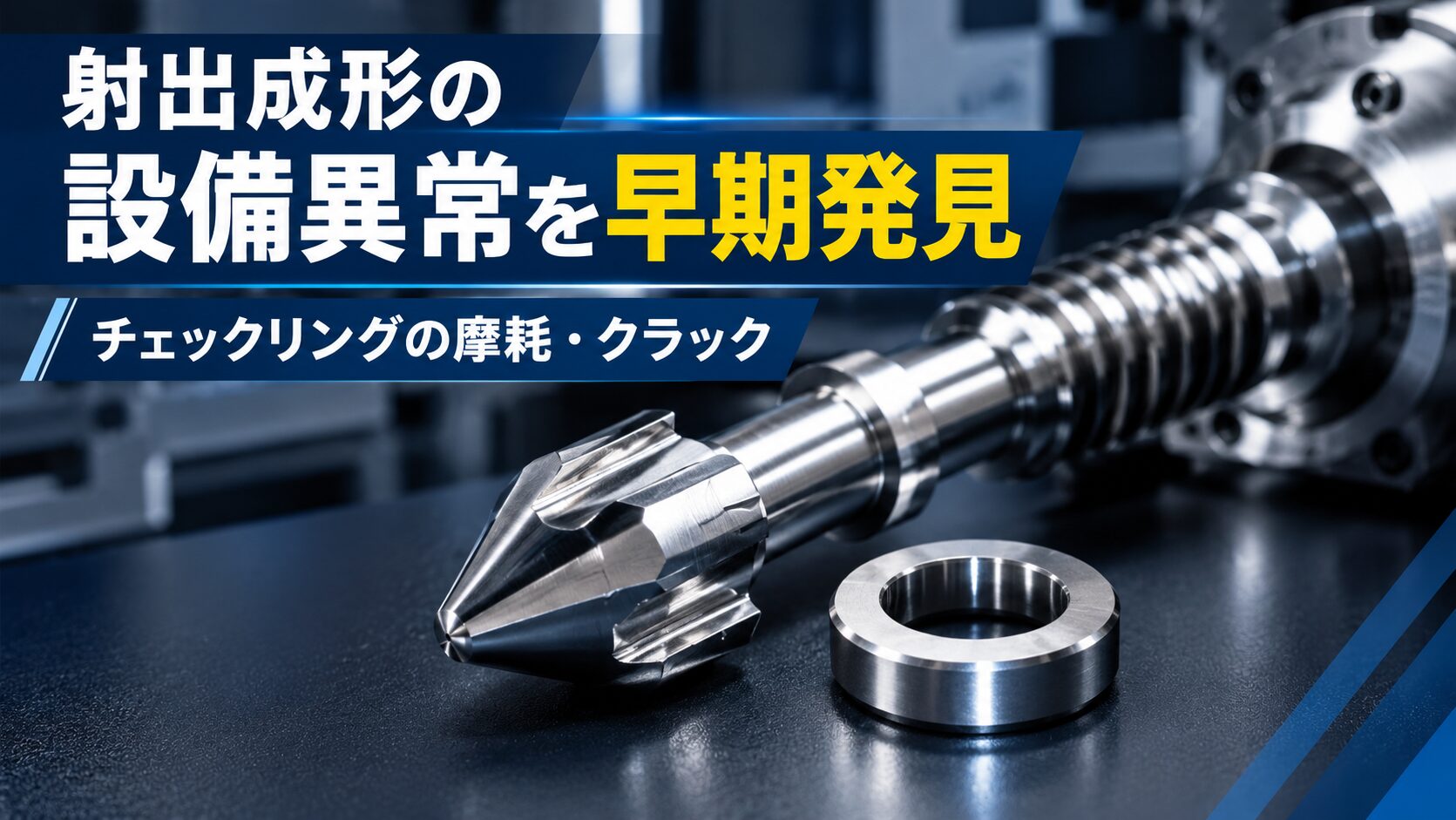

特に注意したい設備部品の一つが、射出ユニットの「逆流防止チェックリング」です。

チェックリングは、射出・保圧時にスクリュー前方へ送った樹脂がスクリュー側へ逆流するのを防ぎ、安定した計量・射出を行うための重要な部品です。

この部分に摩耗やクラックなどの異常が発生すると、成形条件を調整しても品質が安定しない場合があります。

今回は、成形現場での異常の兆候から、チェックリングの摩耗やクラックを早期に発見するための考え方をご紹介します。

1．パージしても色むらが改善しない

まず、現場で気付きやすい兆候の一つが「色むら」です。

材料替えをした後、パージを十分に行っているにもかかわらず、なかなか色が安定しない。

通常であれば、パージを繰り返すことで前材料の残留を減らしていきます。

ところが、「いくらパージしても色むらが出る」

という状態が続く場合には、材料の残留だけを疑うのではなく、射出ユニット側の状態を確認することも重要です。

特に、特定の樹脂を使用したときだけ色むらが発生する

といった場合には、チェックリングの摩耗やクラックなど、設備側の異常が関係している可能性があります。

もちろん、色むらだけでチェックリングの異常と判断することはできません。

しかし、材料やパージ方法を確認しても改善しない場合には、

「設備側に原因がないか？」という視点を持つことが、早期発見につながります。

2．最小クッション値の変化を見る

チェックリングの状態を確認するうえで、成形機の「クッション値」の変化も重要な手掛かりになります。

特に見るポイントが、最小クッション値が、これまでの履歴より小さくなっていないか

ということです。

これまで安定していた成形条件なのに、以前と比較して最小クッション値が低くなってきた場合には、射出時に樹脂が安定して保持できていない可能性があります。

また、クッション値そのものが大きくバラつく場合も注意が必要です。

毎ショットの値を確認し、過去の正常時と比較することで、設備状態の変化を早い段階で捉えられる場合があります。

このような場合には、単純な成形条件の変化だけではなく、射出時に樹脂が逆流している「バックフロー」

の可能性も考えます。

チェックリングが正常に機能していない場合、射出時の樹脂保持が不安定になり、計量・射出の再現性にも影響する可

能性があります。

3．チェックリングの摩耗・クラックを早期発見する

チェックリングは成形中に繰り返し動作する部品であるため、使用状況によって摩耗などが進むことがあります。

また、特定の樹脂を使用した場合だけ問題が発生するケースでは、通常の材料替えやパージだけでは説明できない現象がないか確認することも重要です。

特に、

• パージしても色むらが改善しない
• 特定の樹脂で症状が出る
• 最小クッション値が以前より小さい
• クッション値にバラつきがある
• 成形条件を戻しても状態が安定しない

といった複数の兆候が重なった場合には、チェックリングの摩耗やクラックなどを設備側の確認項目として考えます。

早い段階で異常に気付くことができれば、突然の成形トラブルや品質の不安定化を防ぐことにもつながります。

4．設備の「いつもと違う」を記録する

設備異常の早期発見で重要なのは、異常が大きくなってから確認するのではなく、

「正常時と何が変わったのか」を見ることです。

例えばクッション値であれば、現在の数値だけを見るのではなく、過去の正常時のデータと比較します。

「以前はこの範囲だった」
「最近になって下限が変わってきた」
「特定の材料でだけバラつく」

といった変化を把握することで、設備の異常を早い段階で疑うことができます。

成形条件だけでなく、こうした設備データの変化を日々確認することも、安定生産には重要です。

まとめ｜成形不良から設備異常を見つける

射出成形の品質管理では、製品に異常が出てから対処するだけではなく、設備の変化を早期に捉えることも重要です。

今回取り上げた逆流防止チェックリングでは、

「パージしても色むらが消えない」
「特定の樹脂でだけ発生する」
「最小クッション値が以前より小さくなった」
「クッション値にバラつきが出てきた」

といった変化が、設備状態を確認するきっかけになります。

もちろん、これらの症状だけでチェックリングの摩耗やクラックと断定することはできません。

材料、成形条件、金型など他の要因も含めて切り分ける必要があります。

有限会社豊和化学では、成形不良が発生した際に、成形条件だけを見るのではなく、材料・金型・成形機・現場データなど、さまざまな方向から原因を考えることを大切にしています。

「いつもと違う」小さな変化を見逃さないことが、設備異常の早期発見につながります。
